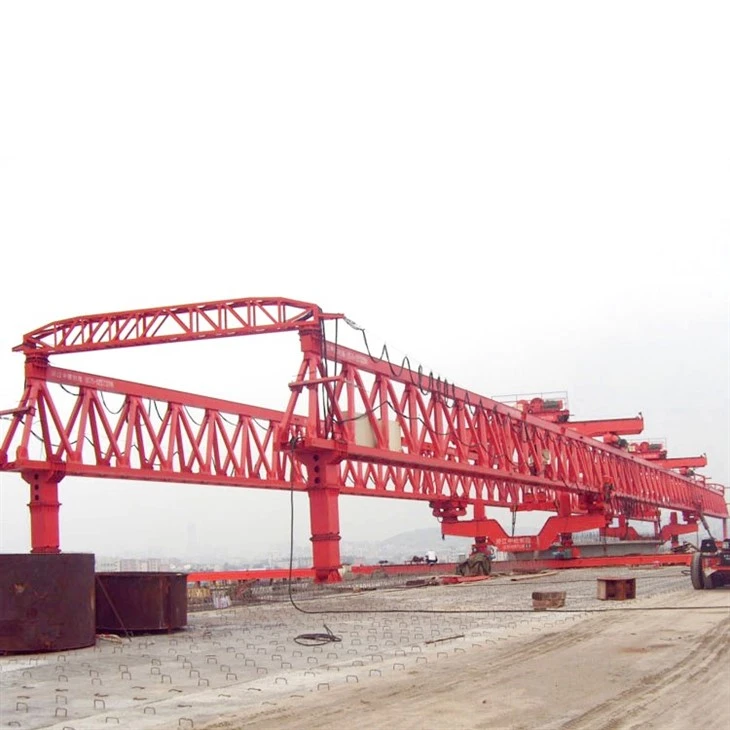

Bridge Girder Launching Erection Gantry Crane
Bridge Girder Launching Erection Gantry Crane
Bridge Girder Launching Erection Gantry Crane
Bridge Girder Launching Erection Gantry Crane
Bridge Girder Launching Erection Gantry Crane
Bridge Girder Launching Erection Gantry Crane

Mostový nosník spuštění montážního portálového jeřábu

Rozpětí: 30~50/m
Kapacita: 60~120/tunu
Rychlost zdvihu vozíku: 0,8 m/min
Rychlost mostního dopravního prostředku: 8,5 m/min
Přijímáme přizpůsobené podle vašich skutečných požadavků naším inženýrem.

Odeslat dotaz

Popis

Mostový nosník spouštění montáže portálového jeřábu Popis

Spouštěcí portálový jeřáb mostového nosníku, často označovaný jako portálový jeřáb mostového nosníku nebo jednoduše spouštěcí portálový jeřáb, je specializovaný typ portálového jeřábu speciálně navržený pro stavbu mostů. Jeho primární funkcí je zvednout a umístit prefabrikované betonové nebo ocelové mostní nosníky na místo během procesu výstavby mostu.

1 2

mostní nosník spuštění montáž portálového jeřábu Kresba

product-578-238

Mostový nosník Parametr spuštění montáže portálového jeřábu

Model příhradového typu 2A	JQ50/200	JQ40/160	JQ40/160	JQ35/100	JQ30/100
Nosnost zdvihu	200t	160t	120t	100t	100t
Použitelné rozpětí mezi mostním pilířem	Menší nebo rovno 55 m	Menší nebo rovno 50 m	Menší nebo rovno 40 m	Menší nebo rovno 35 m	Menší nebo rovno 30 m
použitelný úhel šikmého můstku	0-45 stupeň	0-45 stupeň	0-45 stupeň	0-45 stupeň	0-45 stupeň
Rychlost zvedání vozíku	0,8 m/min	0,8 m/min	0,8 m/min	1,27 m/min	0,8 m/min
Rychlost podélného pohybu vozíku	4,25 m/min	4,25 m/min	4,25 m/min	4,25 m/min	4,25 m/min
Rychlost podélného pohybu vozíku	4,25 m/min	4,25 m/min	4,25 m/min	4,25 m/min	4,25 m/min
Rychlost příčného pohybu vozíku	2,45 m/min	2,45 m/min	2,45 m/min	2,45 m/min	2,45 m/min
Přepravní kapacita mostního dopravního prostředku	100t X2	80t X2	60t X2	50t X2	50t X2
Rychlost těžkého nákladu mostního dopravního vozidla	8,5 m/min	8,5 m/min	8,5 m/min	8,5 m/min	8,5 m/min
Rychlost návratu mostního dopravního vozidla	17 m/min	17 m/min	17 m/min	17 m/min	17 m/min

Bridge Girder Spouštění prvků erekčního portálového jeřábu

Konstrukce: Jeřáb se vyznačuje velkou portálovou konstrukcí se dvěma nebo více vertikálními nohami nebo věžemi spojenými vodorovným nosníkem nebo příhradovým nosníkem. Konstrukce je navržena tak, aby poskytovala stabilitu a podporovala zvedání a polohování těžkých mostních nosníků.
Nosnost: Portálové jeřáby spouštěcí mostové nosníky jsou navrženy pro manipulaci s extrémně těžkými břemeny. Mají vysokou nosnost, často v rozmezí od několika set tun do několika tisíc tun, v závislosti na konkrétních požadavcích projektu stavby mostu.
Rozpětí a výška: Rozpětí portálového jeřábu je určeno šířkou konstruovaného mostu, což umožňuje jeřábu obkročit mostovku. Výšku portálového jeřábu lze přizpůsobit požadované výšce zdvihu pro umístění nosníků.
Zvedací mechanismus: Jeřáb je vybaven několika kladkostroji nebo zvedacími mechanismy, které pracují synchronizovaně pro zvedání a polohování mostních nosníků. Tyto kladkostroje jsou obvykle poháněny elektrickými motory a jsou ovládány operátorem pomocí řídicího systému.
Pojezdový mechanismus: Portálové jeřáby pro spouštění mostních nosníků jsou obvykle vybaveny koly nebo pásy na nohách nebo věžích, což jim umožňuje cestovat po délce mostu během stavebního procesu. To umožňuje jeřábu polohovat nosníky přesně a postupně, jak most získává tvar.
Přesné polohování: Portálové jeřáby pro spouštění mostových nosníků jsou navrženy tak, aby poskytovaly přesné umístění nosníků. Často obsahují sofistikované řídicí systémy a automatizační technologii, aby bylo zajištěno přesné vyrovnání a uložení mezi nosníky a mostními pilíři nebo opěrami.
Bezpečnostní prvky: Vzhledem k povaze zvedání těžkých břemen a kritičnosti konstrukce mostu jsou tyto portálové jeřáby vybaveny pokročilými bezpečnostními prvky. Ty mohou zahrnovat systémy monitorování zátěže, ovládací prvky proti kývání a vícenásobné bezpečnostní blokování, které zabrání nehodám a zajistí bezpečný provoz.

Záležitosti vyžadující pozornost

Portálové jeřáby pro montáž mostních nosníků hrají zásadní roli v projektech výstavby mostů a umožňují efektivní a přesnou montáž mostních nosníků. Často jsou navrženy a vyrobeny na zakázku tak, aby splňovaly specifické požadavky každého mostního projektu s přihlédnutím k faktorům, jako je konstrukce mostu, nosnost, podmínky na místě a bezpečnostní předpisy. Během používání se prosím řiďte pokyny
